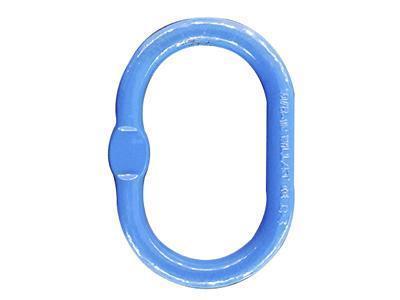

الوصلة الرئيسية من الفولاذ المسبوك

الحمل الأقصى 4 مرات من حد حمل التشغيل.
النوع من 8-SLR1011-13 إلى 8-SLR1011-36، يكون هناك المطح بالكبس حسب الطلب فقط.
النوع من 8-SLR1011-45 إلى 8-SLR1011-50 : لايوجد المطح بالكبس.
النوع المسح بالكبس يستخدم مع حلق أوميغا SLR1027-G100.

الخصائص
● تم تشكيله بالطرق من الفولاذ المسبوك الخاص مع الكثافة العالية والمتانة العالية، وبعد ذلك يخضع للمعالجة الحرارية
● متوافق مع سلاسل G100
● الأداء يزداد بنسبة 25 % مقارنة مع منتجات G80
● كل قطعة شغل يجب أن تتجاوز إختبار 2.5 مرة من حد حمل التشغيل
● يجب أن ننجز إختبار العينة و20000 مرة لإختبار الكلال
● يجب ان ننجز إختبار صارم للعينة وإختبار الكسر لكل حزمة من المنتجات
● يجب إن ننجز 100% كشف الخلل بواسة البرادة المغناطيسية
● معالجة السطح: الرش بالبلاستيك
● رمز اللون: أزرق RAL5015
● كل الأحجام مشكلة بالطرق.

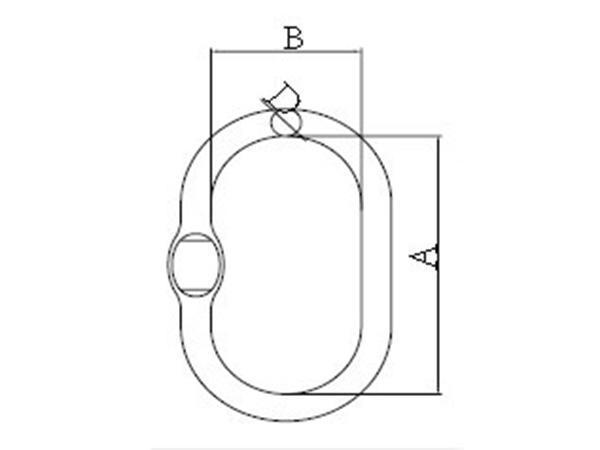

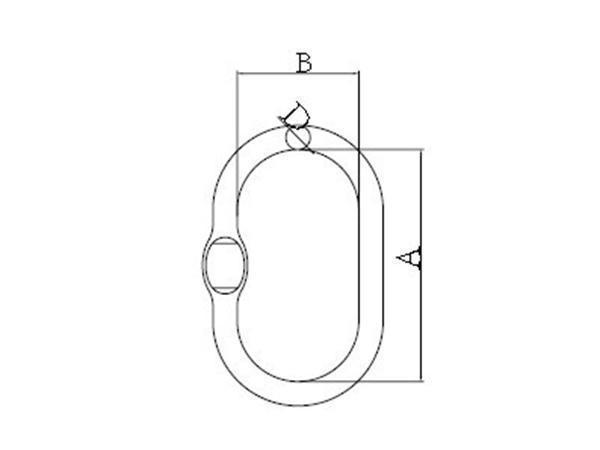

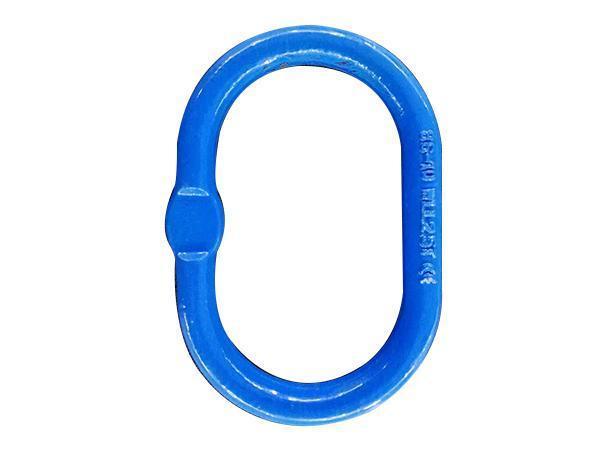

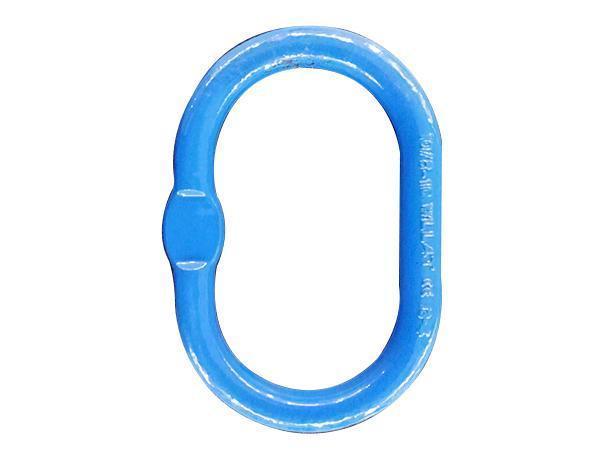

الوصلة الرئيسية SLR1011

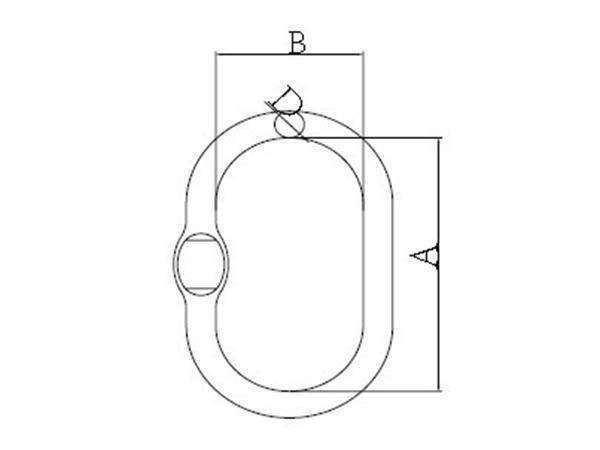

المتغيرات (الوحدة:مم)
رمز الصنف قطر السلسة G100
mm 		الوزن (kg) حد حمل التشغيل (t) الأبعاد (mm)
1 Leg Sling 2 Leg Sling A B D
8-SLR1011-13 6+7 6 0.34 2.3 110 60 13
8-SLR1011-16 8 7 0.53 3.5 110 60 16
8-SLR1011-18 10 8 0.86 5 135 75 18
8-SLR1011-23 13 10 1.6 7.6 160 90 23
8-SLR1011-27 16 13 2.46 10 180 100 27
8-SLR1011-33 19 16 4.14 14 200 110 33
8-SLR1011-36 22 19 6.22 25.1 260 140 36
8-SLR1011-45 26 22 12.85 30.8 340 180 45
8-SLR1011-50 32 26 16.22 40 350 190 50

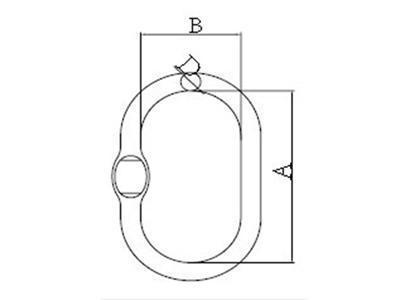

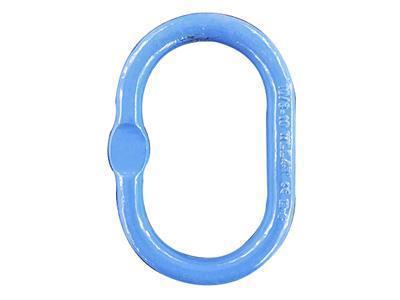

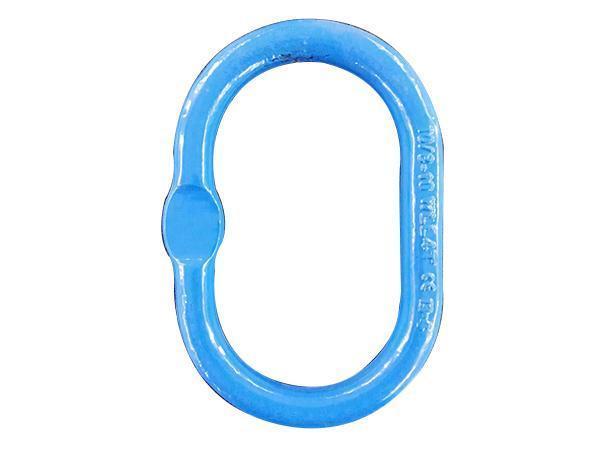

الوصلة الرئيسية SLR1013
SLR1013 MASTER LINK

● كل الأحجام مشكلة بالطرق.
● الطول الداخلي كبير

المتغيرات (الوحدة:مم)
رمز الصنف قطر السلسة G100
mm 		الوزن (kg) حد حمل التشغيل (t) الأبعاد (mm)
1 Leg Sling 2 Leg Sling A B D
8-SLR1013-86 6/8 6 0.4 2.5 120 70 14
8-SLR1013-108 10 8 0.8 4 140 80 17
8-SLR1013-1310 13 10 1.5 7.5 160 95 22
8-SLR1013-1613 16 13 2.5 10 190 110 28
8-SLR1013-2016 19/20 16 5.2 17 240 140 34
8-SLR1013-2220 22/26 20/22 7.7 28 250 150 42

الحمل الأقصى 4 مرات من حد حمل التشغيل.
كل الأحجام: يمكن توفير نوع المسطح بالكبس حسب الطلب فقط.
النوع المسح بالكبس يستخدم مع حلق أوميغا SLR1027-G100.

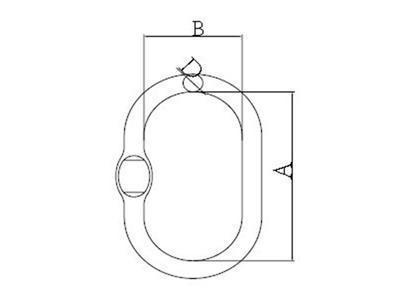

الوصلة الرئيسية الكبيرة جداً SLR1014 G100
SLR1014 G100 ULTRA-LARGE FORGED MASTER LINK

● كل الأحجام مشكلة بالطرق.
● الأبعاد كبيرة جداً ( العرض الداخلي كبير والطول الداخلي كبير).

المتغيرات (الوحدة:مم)
رمز الصنف قطر السلسة G100
mm 		الوزن (kg) حد حمل التشغيل (t) الأبعاد (mm)
1 Leg Sling 2 Leg Sling A B D
8-SLR1014-108 8/10 8 3.7 4 340 180 25
8-SLR1014-1310 13 10 4.7 6.7 340 180 28
8-SLR1014-1613 16 13 7.1 10 340 180 34
8-SLR1014-2016 20 16 8.9 16 340 180 42

الحمل الأقصى 4 مرات من حد حمل التشغيل.
كل الأحجام: يمكن توفير نوع المسطح بالكبس حسب الطلب فقط.
النوع المسح بالكبس يستخدم مع حلق أوميغا SLR1027-G100.

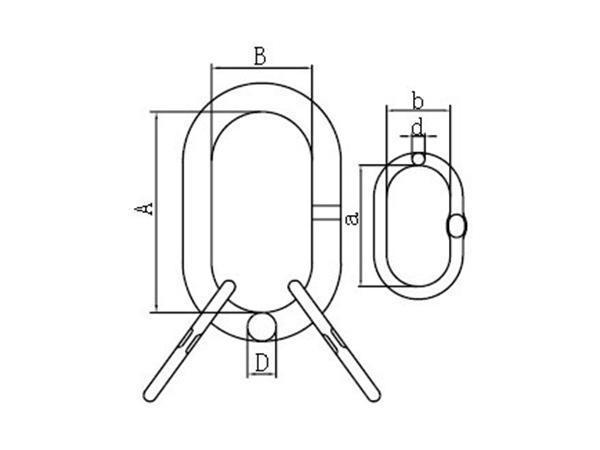

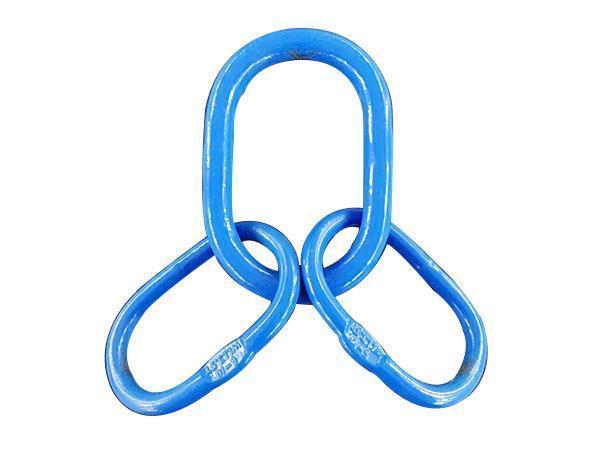

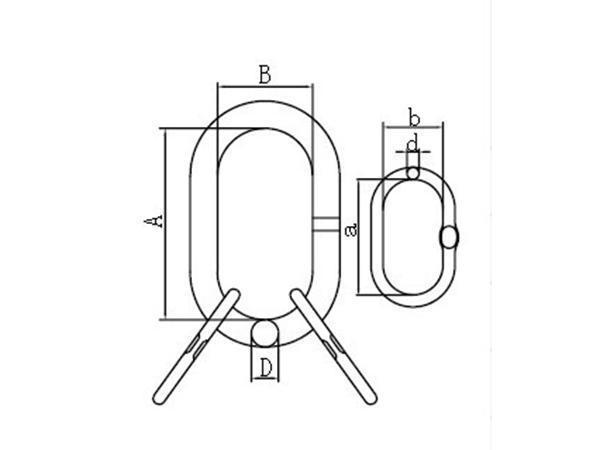

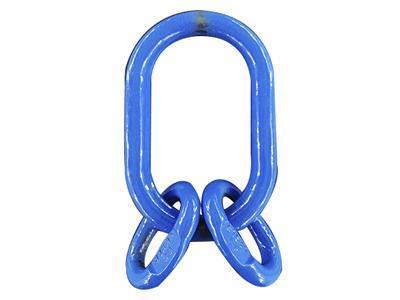

الوصلة الرئيسية SLR1012-G100
SLR1012-G100 MASTER LINK ASSEMBLY

● كل الأحجام: الحلقة الرئيسية شكلت بالاطرق والحلقة الفرعية لحمت.
● وفقاً لمعايير EN1677-4.

المتغيرات (الوحدة:مم)
رمز الصنف قطر السلسة G100
mm 		الوزن (kg) حد حمل التشغيل (t) الأبعاد (mm)
For 3/4 Leg Sling A B D a b d
8-SLR1012-6 6MM 1.3 3 135 75 19 84 25 13
8-SLR1012-8 8MM 2.33 5.3 160 90 23 70 35 16.5
8-SLR1012-10 10MM 3.7 8 180 100 27 85 40 19
8-SLR1012-13 13MM 6.5 14 200 110 33 115 50 23
8-SLR1012-16 16MM 10.1 21.2 260 140 36 140 65 27
8-SLR1012-20 19/20MM 22.8 33.6 350 190 50 150 70 33
8-SLR1012-22 22MM 26 33.9 350 190 50 180 100 36

كل الأحجام: يمكن توفير نوع المسطح بالكبس حسب الطلب فقط.
النوع المسح بالكبس يستخدم مع حلق أوميغا SLR1027-G100.

الوصلة الرئيسية SLR-1015-G100
SLR-1015-G100 MASTER LINK ASSEMBLY

● كل الأحجام: الحلقة الرئيسية شكلت بالاطرق والحلقة الفرعية لحمت.
● أكبر حلقة فرعية.

المتغيرات (الوحدة:مم)
رمز الصنف الوزن (kg) حد حمل التشغيل (t) حمل الكسر (t) الأبعاد (mm)
A B D a b d
10-SLR1015-06 1.8 3.5 14 150 90 19 120 70 14
10-SLR1015-08 3.0 5 20 160 95 22 140 80 17
10-SLR1015-10 6.5 11.5 46 200 120 30 160 95 22
10-SLR1015-13 15 17 68 250 150 40 200 120 30
10-SLR1015-16 23 28 112 300 200 50 200 120 32

كل الأحجام: يمكن توفير نوع المسطح بالكبس حسب الطلب فقط.
النوع المسح بالكبس يستخدم مع حلق أوميغا SLR1027-G100.
